拉丝工艺是一种金属加工工艺，在金属压力加工过程中通过外力作用使金属强行通过模具，金属横截面积被压缩，并获得所要求的横截面积形状和尺寸的技术加工方法称为金属拉丝工艺。拉丝铝单板具有防锈，抗氧化，抗刮损，抗化学试剂及抗烟熏等特性。外观上以其原金属形态的质感，光泽与特性，加以雾面、镜面、立体的、浮雕的和特殊的金属缕空面等各种不同表面处理。

       拉丝的作用：拉丝所得到的效果会有极细微的凸凹效果。

拉丝是一种修复工艺，因为金属表面局部有划痕，就整面用拉丝机作出一致的划痕（减小壁厚）-------淹盖划痕，最好不用（经加工后有加工硬化，会改变性能）。但是划痕又不好避免，所以又常用。

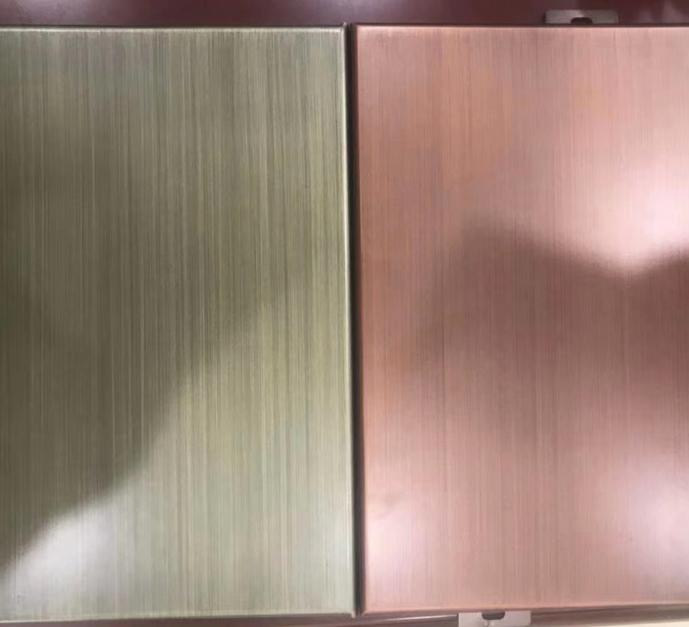

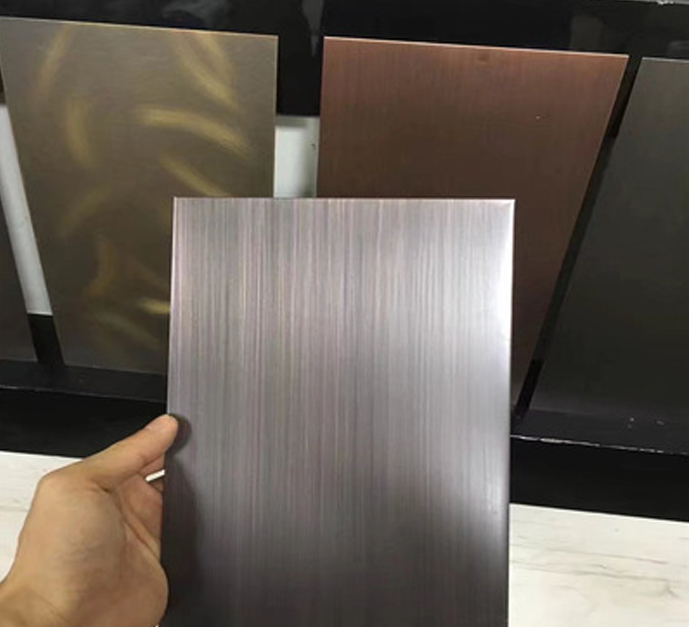

       铝单板拉丝不单有刷除铝板表面划痕，也有美化装饰铝板外观表面的作用。(另外还有一种“烫金”工艺（电化铝转移），可以在塑料件的表面也做出类似这样的效果来。)  拉丝可根据装饰需要，制成直纹、乱纹、螺纹、波纹和旋纹等几种。  直纹拉丝是指在铝板表面用机械磨擦的方法加工出直线纹路。它具有刷除铝板表面划痕和装 饰铝板表面的双重作用。直纹拉丝有连续丝纹和断续丝纹两种。连续丝纹可用百洁布或不锈钢刷通过对铝单板表面进行连续水平直线磨擦（如在有靠现装置的条件下手工技磨或用刨床夹住钢丝刷在铝单板上磨刷）获取。改变不锈钢刷的钢丝直径，可获得不同粗细的纹路。断续丝纹一般在刷光机或擦纹机上加工制得。制取原理：采用两组同向旋转的差动轮，上组为快速旋转的磨辊，下组为慢速转动的胶辊，铝或铝合金板从两组辊轮中经过，被刷出细腻的断续直纹。

       乱纹拉丝是在高速运转的铜丝刷下，使铝板前后左右移动磨擦所获得的一种无规则、无明显 纹路的亚光丝纹。这种加工，对铝或铝合金板的表面要求高。  波纹一般在刷光机或擦纹机上制取。利用上组磨辊的轴向运动，在铝或铝合金板表面磨刷，得出波浪式纹路。旋纹也称旋光，是采用圆柱状毛毡或研石尼龙轮装在钻床上，用煤油调和抛光油膏，对铝或 铝合金板表面进行旋转抛磨所获取的一种丝纹。它多用于圆形标牌和小型装饰性表盘的装饰性加工。螺纹是用一台在轴上装有圆形毛毡的小电机，将其固定在桌面上，与桌子边沿成60度左右 的角度，另外做一个装有固定铝板压茶的拖板，在拖板上贴一条边沿齐直的聚酯薄膜用来限制螺纹竞度。利用毛毡的旋转与拖板的直线移动，在铝板表面旋擦出宽度一致的螺纹纹路。

1.  拉丝是否必须在平面上方可进行？

拉丝在平面上比较容易加工，或者是曲率比较小的曲面也可以做，曲率较大时的加工质量就 不好控制了。

2.  先电镀后拉丝还是先拉丝后电镀？

通常情况下，是先拉丝后电镀，成本比较低，在极度强调外观的场合，也有电镀后拉丝的， 不过电镀层要厚，拉丝深度也要控制合理，当然成本要高出好多好多。

3.铝单板上的拉丝是怎么做的呢 ？

铝单板的表面拉丝，也是通过机械砂轮等来加工的。我们的拉丝铝单板就是通过180#，240#砂皮来磨砂的。

4.拉丝与氧化有没有关系？

拉丝与表面氧化的确是无关的，拉丝要在氧化之前做才行；另外氧化是肯定不能用自然氧化 的方法，自然氧化得到的表面应该叫质量缺陷，它的氧化膜与专门处理的氧化膜成份、外观都是截然不同的。 另外还有一点，着色并非是氧化的后处理，是在氧化的同时进行的，常用的有下面几种氧化着色处理方法：

着色阳极氧化膜

铝单板的阳极氧化膜，靠吸附染料而着色。

自发色阳极氧化膜,这种阳极氧化膜是某种特定铝单板在某种合适的电解液（通常以有机酸为基）中在电解作用下，由合金本身自发地生成一种带色的阳极氧化膜。

电解着色

阳极氧化膜的着色，通过氧化膜的空隙被金属或金属氧化物电沉积而着色。

铝单板表面处理除拉丝外，还常用喷沙工艺，同样可以起到掩盖划痕和美化外观的作用。
